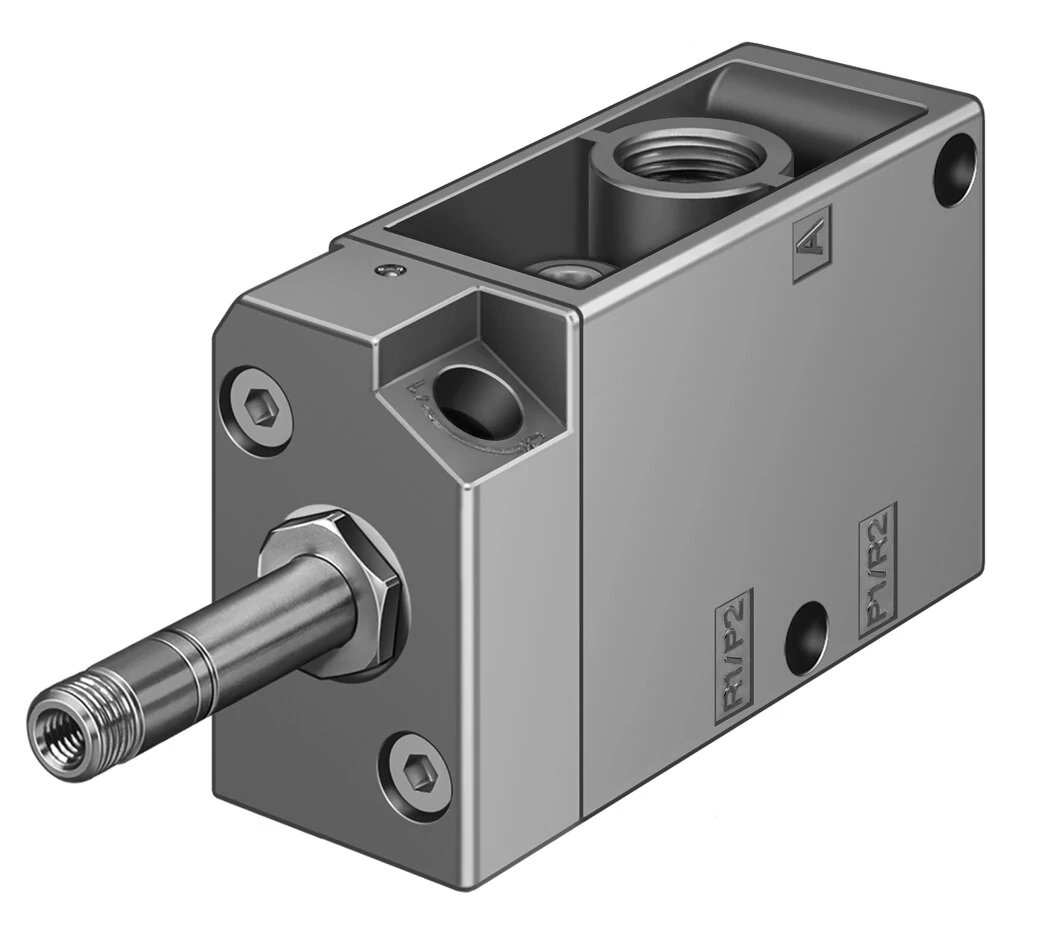

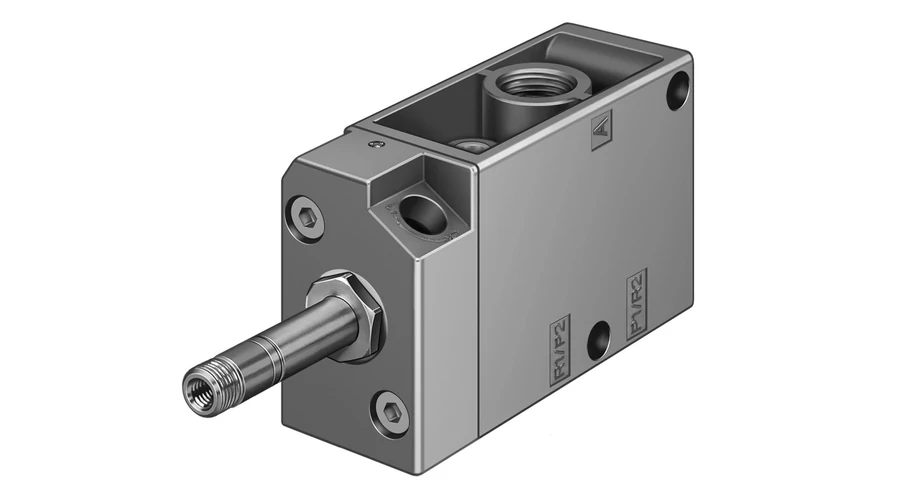

FESTO MágnesszelepMOFH-3-1/4

Műszaki adatok

• Szelepfunkció 3/2 nyitva monostabil
• Működtetés módja elektromos
• Szélesség 30.5 mm
• Normál névleges térfogatáram (DIN 1343 szerint normalizálva)800 l/min
• Pneumatikus munkacsatlakozás G1/4
• Üzemi feszültség mágnestekercs, külön rendelendő
• Üzemi nyomás 0.15 MPa ... 0.8 MPa
• Üzemi nyomás 1.5 bar ... 8 bar
• Szerkezeti felépítés Tányér- ülék
• Visszaállítás módja mechanikus rugó
• Engedély c UL us - Recognized (OL)
• Védettség IP65
• Névleges szélesség 7 mm
• Raszterméret3 2 mm
• Távozó levegő funkció fojtható
• Tömítés elve lágy
• Beépítési helyzettetszés szerint
• Kézi segédműködtetés reteszelő
• Vezérlés módja elővezérelt
• Áramlásiránynem reverzibilis
• Jelkép 00995429
• Átfedés negatív átfedés
• Kikapcsolási idő 41 ms
• Bekapcsolási idő 14 ms
• Max. pozitív tesztimpulzus 0 jellel 2200 µs
• Max. negatív tesztimpulzus 1 jel esetén 3700 µs
• Tekercs paraméterek Lásd mágnestekercs, külön rendelendő
• Üzemi közeg Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
• Tudnivaló az üzemi/vezérlőközegről Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
• KBK korrózióállósági osztály 1 - alacsony korróziónak való kitettség
• LABS konformitás VDMA 24364-B1/B2-L
• Csapágyhőmérséklet-20 °C ... 60 °C
• Közeghőmérséklet-10 °C ... 60 °C
• Környezeti hőmérséklet-5 °C ... 40 °C
• Terméksúly 320 g
• Elektromos csatlakozó F-tekercsen, külön rendelendő
• Rögzítés módja átmenő furattal
• 82. vezérlőlevegő csatlakozó M5
• 1. pneumatikus csatlakozás G1/4
• 11. pneumatikus csatlakozás G1/4
• 2. pneumatikus csatlakozó G1/4
• 3. pneumatikus csatlakozás G1/4
• 33. pneumatikus csatlakozó G1/4
• Alapanyaggal kapcsolatos megjegyzések RoHS-kompatibilis
• Tömítések alapanyaga NBR
• Ház alapanyaga Alumínium présöntvény
