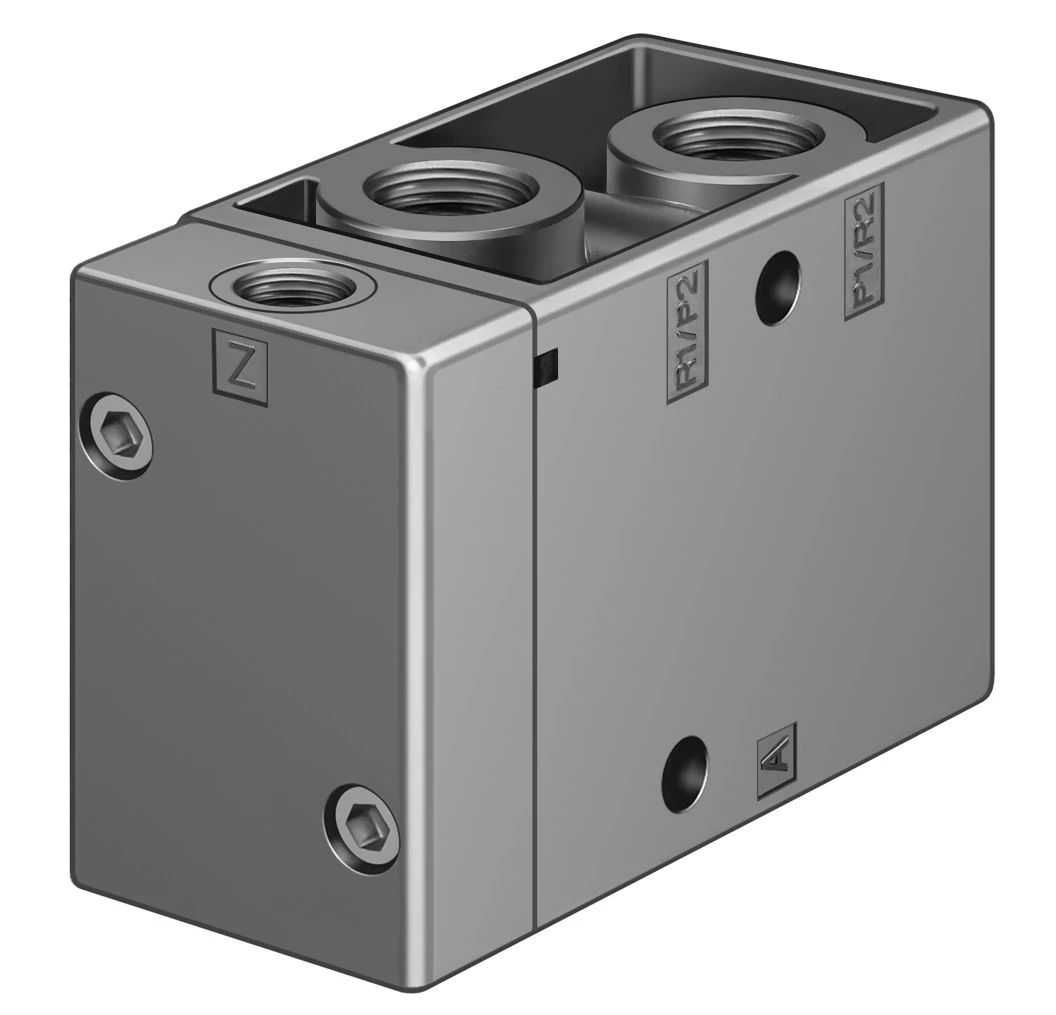

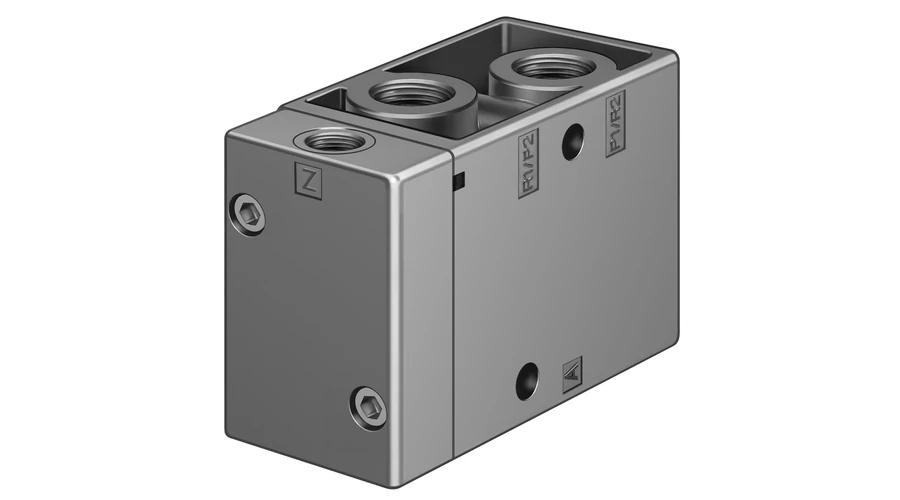

FESTO mágnesszelep VL/O-3-1/2

Műszaki adatok

• Szelepfunkció 3/2 nyitva/zárva monostabil
• Működtetés módja pneumatikus
• Szélesség 52 mm
• Normál névleges térfogatáram (DIN 1343 szerint normalizálva)3700 l/min
• Pneumatikus munkacsatlakozás G1/2
• Üzemi nyomás -0.095 MPa ... 1 MPa
• Üzemi nyomás -0.95 bar ... 10 bar
• Szerkezeti felépítés Tányér- ülék
• Visszaállítás módja mechanikus rugó
• Névleges szélesség 14 mm
• Raszterméret 69 mm
• Távozó levegő funkció fojtható
• Tömítés elve lágy
• Beépítési helyzettetszés szerint
• Kézi segédműködtetés nincs
• Vezérlés módja közvetlen
• Vezérlő levegőellátás külső
• Áramlásirány megfordítható
• Jelkép 00991030
• Átfedés negatív átfedés
• Vezérlőnyomás 0.1 MPa ... 1 MPa
• Vezérlőnyomás 1 bar ... 10 bar
• b érték 0.3
• Kikapcsolási idő 30 ms
• Bekapcsolási idő 17 ms
• Üzemi közeg Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
• Tudnivaló az üzemi/vezérlőközegről Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
• KBK korrózióállósági osztály 1 - alacsony korróziónak való kitettség
• LABS konformitás VDMA 24364-B1/B2-L
• Csapágyhőmérséklet -20 °C ... 60 °C
• Közeghőmérséklet -10 °C ... 60 °C
• VezérlőközegSűrített levegő ISO 8573-1: 2010 [7:4:4] szerint
• Környezeti hőmérséklet -10 °C ... 60 °C
• Terméksúly 860 g
• Rögzítés módja átmenő furattal
• Vezérlőlevegő csatlakozója 110G1/4
• 12. vezérlőlevegő csatlakozó G1/4
• 1. pneumatikus csatlakozás G1/2
• 11. pneumatikus csatlakozás G1/2
• 2. pneumatikus csatlakozó G1/2
• 3. pneumatikus csatlakozás G1/2
• 33. pneumatikus csatlakozó G1/2
• Alapanyaggal kapcsolatos megjegyzések RoHS-kompatibilis
• Tömítések alapanyaga NBR
• Ház alapanyaga Alumínium présöntvény
