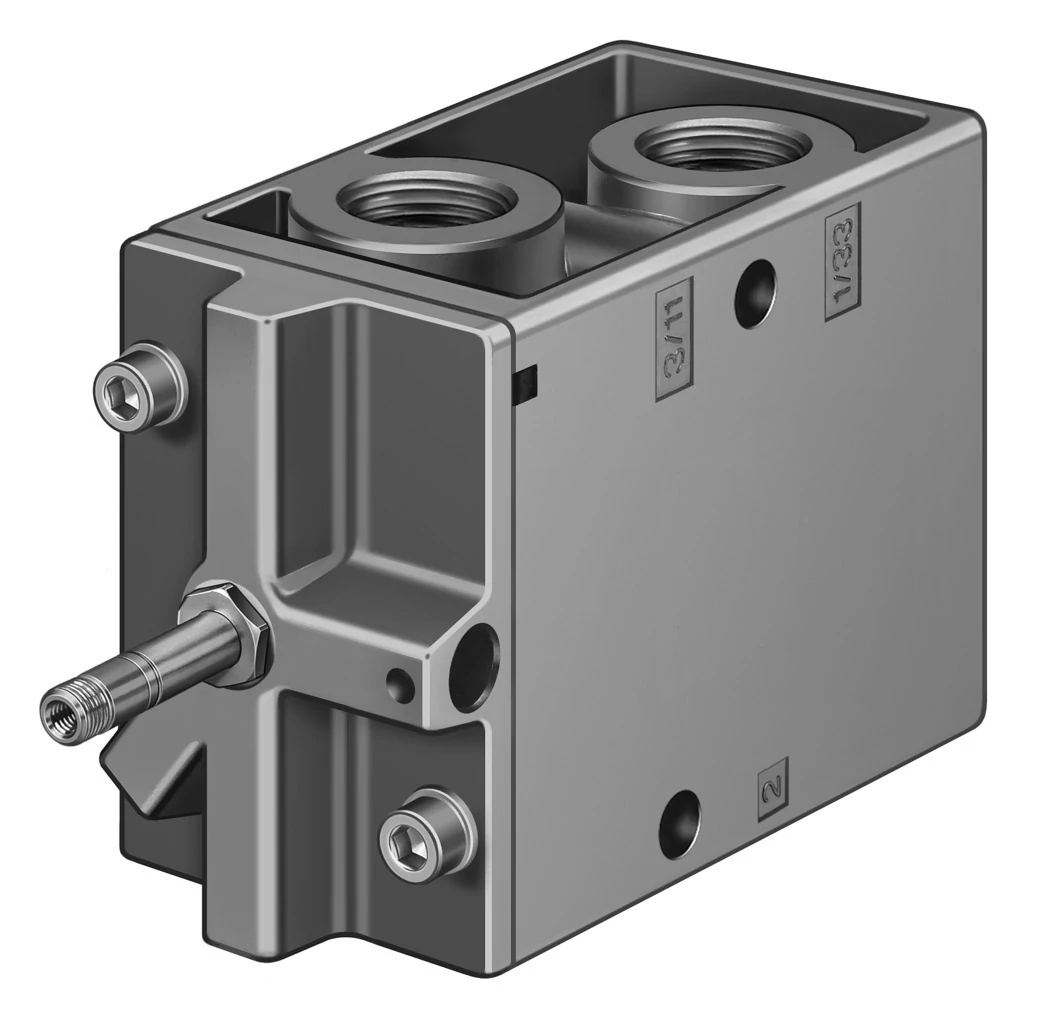

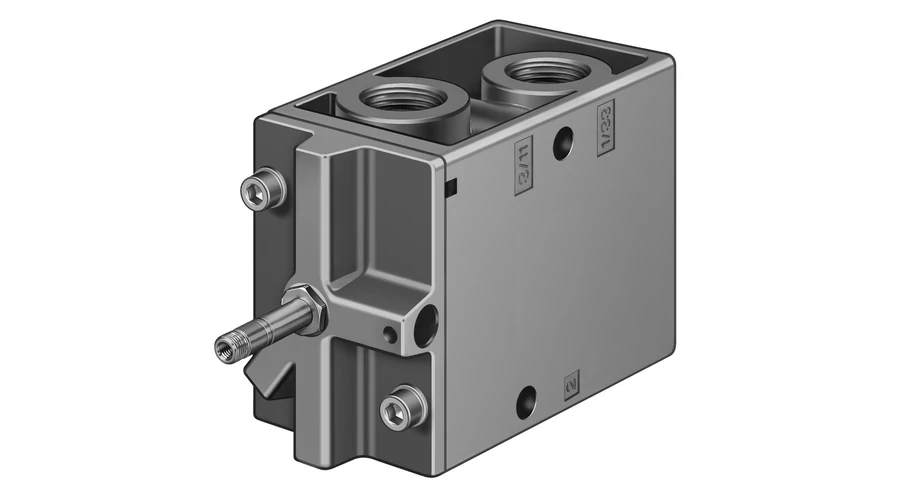

FESTO mágnesszelep MOFH-3-3/4

Műszaki adatok

• Szelepfunkció 3/2 nyitva monostabil
• Működtetés módja elektromos
• Szélesség 68 mm
• Normál névleges térfogatáram (DIN 1343 szerint normalizálva)7500 l/min
• Pneumatikus munkacsatlakozás G3/4
• Üzemi feszültség mágnestekercs, külön rendelendő
• Üzemi nyomás 0.2 MPa ... 0.8 MPa
• Üzemi nyomás 2 bar ... 8 bar
• Szerkezeti felépítés Tányér- ülék
• Visszaállítás módja mechanikus rugó
• Engedély c UL us - Recognized (OL)
• Védettség IP65
• Névleges szélesség 19 mm
• Távozó levegő funkció fojtható
• Tömítés elve lágy
• Beépítési helyzettetszés szerint
• Kézi segédműködtetés reteszelő
• Vezérlés módja elővezérelt
• Vezérlő levegőellátás belső
• Áramlásirány nem reverzibilis
• Jelkép 00991017
• Átfedés negatív átfedés
• Kikapcsolási idő 29 ms
• Bekapcsolási idő 40 ms
• Max. pozitív tesztimpulzus 0 jellel 2200 µs
• Tekercsparaméterek Lásd mágnestekercs, külön rendelendő
• Üzemi közeg Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
• Tudnivaló az üzemi/vezérlőközegről Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
• KBK korrózióállósági osztály 1 - alacsony korróziónak való kitettség
• LABS konformitás VDMA 24364-B1/B2-L
• Csapágyhőmérséklet -20 °C ... 60 °C
• Közeghőmérséklet -10 °C ... 60 °C
• Környezeti hőmérséklet -5 °C ... 40 °C
• Terméksúly 1260 g
• Elektromos csatlakozó F-tekercsen, külön rendelendő
• Rögzítés módja átmenő furattal
• 82. vezérlőlevegő csatlakozó M5
• 1. pneumatikus csatlakozás G3/4
• 11. pneumatikus csatlakozás G3/4
• 2. pneumatikus csatlakozó G3/4
• 3. pneumatikus csatlakozás G3/4
• 33. pneumatikus csatlakozó G3/4
• Alapanyaggal kapcsolatos megjegyzések RoHS-kompatibilis
• Tömítések alapanyaga NBR
• Ház alapanyaga Alumínium présöntvény
